Kaip pasirinkti magnetinį laidą?

Abstraktus

Magnetinė vielayra svarbi variklių, transformatorių, induktorių ir įvairių elektromagnetinių prietaisų sudedamoji dalis. Tačiau daugelis pirkėjų susiduria su pasikartojančiais iššūkiais, tokiais kaip izoliacijos gedimas, nenuoseklus laidumas, perkaitimas ir sunkumai suderinant laidų specifikacijas su realiomis programomis. Šiame straipsnyje pateikiamas struktūrinis ir praktinis magnetinio laido pasirinkimo, gamybos aspektų, izoliacijos sistemų ir konkrečių taikymo reikalavimų vadovas. Suprasdami šiuos veiksnius, inžinieriai, pirkėjai ir sprendimus priimantys asmenys gali sumažinti našumo riziką, pailginti produkto eksploatavimo laiką ir pagerinti bendrą sistemos patikimumą.

Kontūras

• Supratimas, kas yra magnetinė viela
• Dažni klientų skausmo taškai renkantis magnetinį laidą
• Pagrindiniai svarbūs techniniai parametrai
• Izoliacijos tipai ir našumo skirtumai
• Programomis pagrįsto atrankos vadovas
• Kokybės kontrolės ir gamybos svarstymai
• Tipiškų magnetinių laidų parinkčių palyginimo lentelė
• Dažnai užduodami klausimai
• Išvada ir verslo bendradarbiavimas

Turinys

• Kas yra magnetinė viela?
• Kodėl magnetinio laido pasirinkimas dažnai nepavyksta
• Svarbūs parametrai, kuriuos reikia įvertinti
• Izoliacijos sistemų paaiškinimas
• Magnetinės vielos pasirinkimas pagal programą
• Gamyba ir kokybės užtikrinimas
• Produktų palyginimo lentelė
• DUK

Kas yra magnetinė viela?

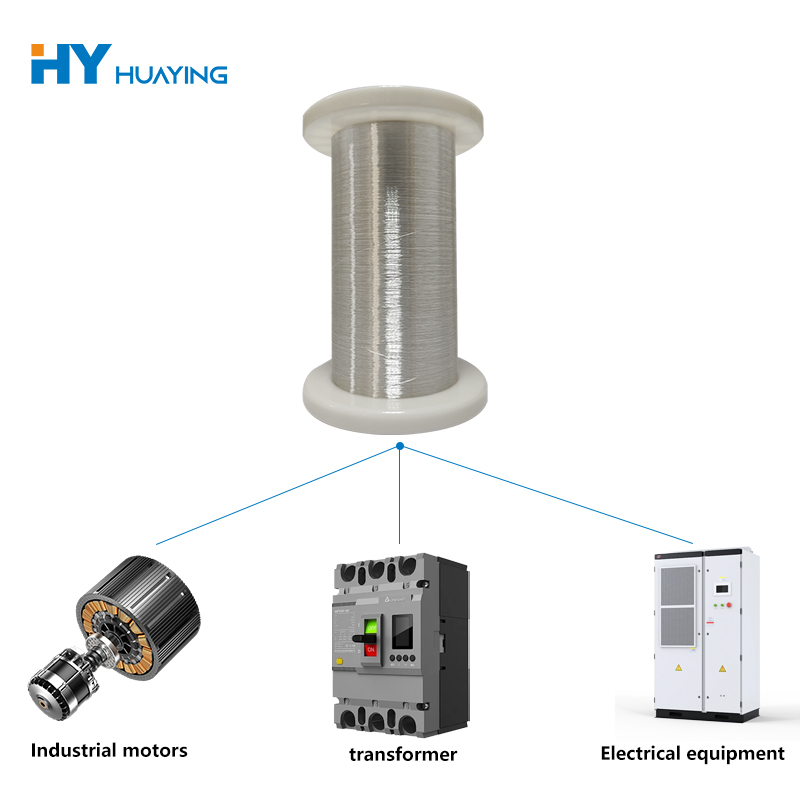

Magnetinė viela, taip pat žinoma kaip emaliuota viela, yra elektros laidininkas, paprastai pagamintas iš vario arba aliuminio ir padengtas plonu izoliacinio emalio sluoksniu. Skirtingai nei įprasta izoliuota viela, magnetinė viela sukurta taip, kad maksimaliai padidintų laidumo efektyvumą, išlaikant elektros izoliaciją tarp sandariai suvyniotų ritinių posūkių.

Jis plačiai naudojamas elektros varikliuose, transformatoriuose, generatoriuose, relėse, solenoiduose ir induktoriuose. Izoliacijos sluoksnis turi lemiamą reikšmę šiluminei varžai, cheminiam stabilumui ir mechaniniam patvarumui, tiesiogiai įtakojantis galutinio gaminio eksploatavimo trukmę.

Kodėl magnetinio laido pasirinkimas dažnai nepavyksta

Daugelį eksploatacinių gedimų, atsirandančių dėl magnetinio laido, sukelia ne pats laidininkas, o neteisinga specifikacija arba neteisingas taikymo reikalavimų supratimas. Įprasti skausmo taškai apima:

• Izoliacijos įtrūkimai dėl nepakankamos šiluminės klasės
• Perkaitimas dėl per mažo laidininko skersmens
• Sumažėjęs efektyvumas dėl prasto paviršiaus lygumo
• Nesuderinamumas su impregnavimo lakais ar dervomis
• Priešlaikinis gedimas aukšto dažnio sąlygomis

Šios problemos dažnai kyla, kai pirkimo sprendimai grindžiami tik kaina, o ne veiklos derinimu.

Svarbūs parametrai, kuriuos reikia įvertinti

Renkantis magnetinį laidą, reikia sistemingai įvertinti kelis techninius parametrus:

• Laidininko medžiaga:Varis užtikrina didesnį laidumą, o aliuminis suteikia svorio ir sąnaudų pranašumus.
• Vielos matuoklis:Nustato srovės pralaidumą ir šilumos gamybą.
• Šiluminė klasė:Nurodo maksimalią darbinę temperatūrą, dažniausiai svyruojančią nuo 130 klasės iki 220 klasės.
• Izoliacijos storis:Subalansuoja elektros saugą su apvijų efektyvumu.
• Sugedimo įtampa:Matuoja izoliacijos patikimumą esant elektros įtampai.

Izoliacijos sistemų paaiškinimas

Emalio danga yra pagrindinis magnetinio laido bruožas. Skirtingos izoliacijos sistemos yra sukurtos taip, kad atitiktų specifinius šiluminius ir mechaninius reikalavimus:

• Poliuretanas:Puikus litavimas ir lankstumas, tinka elektronikai ir mažiems varikliams.
• Poliesteris:Subalansuotas mechaninis stiprumas ir atsparumas karščiui.
• Poliesterimidas:Padidintas šiluminis atsparumas pramoniniams varikliams.
• Poliamidas-imidas:Puikus atsparumas karščiui, cheminėms medžiagoms ir dilimui.

Pasirinkus netinkamą izoliaciją, izoliacija gali sugesti, net jei laidininko dydis yra tinkamas.

Magnetinės vielos pasirinkimas pagal programą

Taikymo kontekstas visada turėtų paskatinti magnetinio laido pasirinkimą:

• Transformatoriai:Reikalingas stabilus dielektrinis stiprumas ir suderinamumas su izoliacinėmis alyvomis ar dervomis.
• Elektriniai varikliai:Reikalauja didelio šiluminio atsparumo ir mechaninio tvirtumo.
• Aukšto dažnio įrenginiai:Pasinaudokite lygaus paviršiaus apdaila ir vienodu izoliacijos storiu.
• Automobilių komponentai:Reikalauti atsparumo vibracijai, temperatūros ciklui ir cheminėms medžiagoms.

Šių reikalavimų atitikimas sumažina prastovų ir priežiūros išlaidas.

Gamyba ir kokybės užtikrinimas

Patikimas magnetinio laido veikimas labai priklauso nuo gamybos tikslumo. Pagrindiniai kokybės rodikliai yra šie:

• Vienoda emalio danga be skylučių
• Stabili laidininko skersmens tolerancija
• Tvirtas sukibimas tarp emalio ir laidininko
• Griežtas pailgėjimo, šilumos smūgio ir dielektrinio stiprumo bandymas

Pažangios gamybos linijos ir griežti tikrinimo procesai yra būtini norint užtikrinti ilgalaikį patikimumą.

Įprastų magnetinių laidų palyginimo lentelė

Dažnai užduodami klausimai

Kl .: Kaip šiluminė klasė veikia magnetinio laido tarnavimo laiką?
Aukštesnė šiluminė klasė leidžia laidui saugiai veikti aukštesnėje temperatūroje, o tai žymiai sumažina izoliacijos degradaciją.

Kl .: Ar magneto laidą galima pritaikyti konkrečioms reikmėms?
Taip, tokie parametrai kaip izoliacijos tipas, storis ir laidininko medžiaga gali būti pritaikyti pagal taikymo poreikius.

K: Ar storesnė izoliacija visada geresnė?
Nebūtinai. Pernelyg didelė izoliacija gali sumažinti plyšių užpildymo efektyvumą ir paveikti elektromagnetines savybes.

Išvada ir bendradarbiavimas

Tinkamo magnetinio laido pasirinkimas yra techninis sprendimas, kuris tiesiogiai veikia gaminio patikimumą, efektyvumą ir saugumą. Aiškus laidininkų medžiagų, izoliacijos sistemų ir taikymo reikalavimų supratimas padeda išvengti brangių gedimų ir užtikrina ilgalaikį veikimo stabilumą.

Huizhou Huaying Electronic Technology Co., Ltd.siūlo platų magnetinių laidų sprendimų asortimentą, skirtą įvairiems pramonės ir komerciniams poreikiams patenkinti. Norėdami gauti pritaikytas rekomendacijas ir patikimą tiekimą,susisiekite su mumisšiandien aptarsime konkrečius paraiškos reikalavimus ir išnagrinėsime ilgalaikio bendradarbiavimo galimybes.
