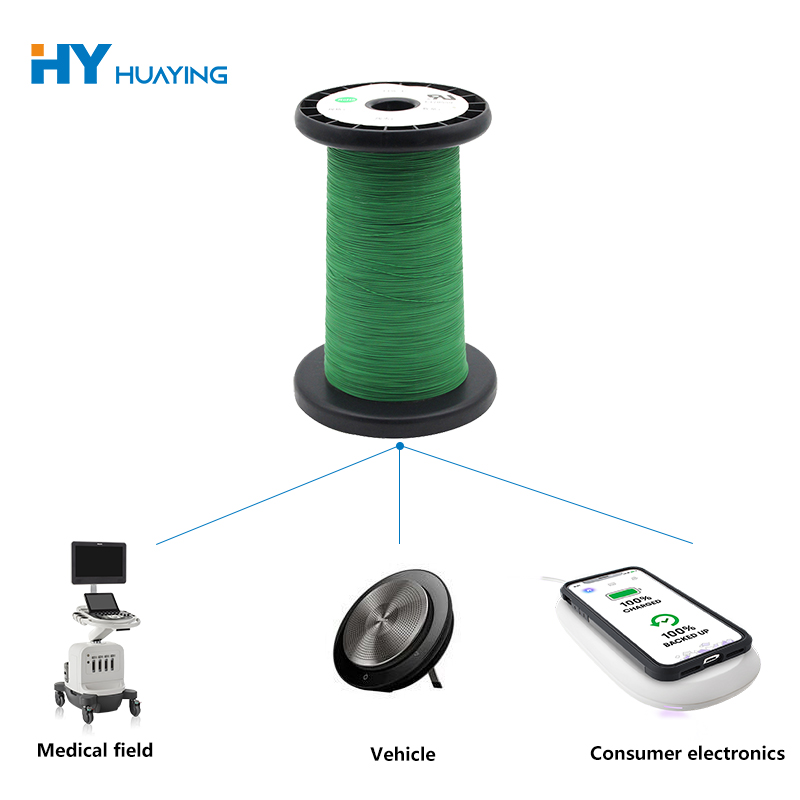

Kaip trisluoksnė emaliuota viela gali pagerinti elektros izoliaciją ir apvijų efektyvumą

Huaying, kuria specializuotas izoliuotų laidų gamintojasTrijų sluoksnių emaliuota vielapritaikytoms programoms, kurioms reikalinga patikima elektros izoliacija, pastovus laidumas ir tikslus apvijų veikimas. Jo konstrukcijos, gamybos proceso ir atrankos kriterijų supratimas padeda inžinieriams ir pirkimų komandoms pasirinkti tinkamą laidą kompaktinei elektros ir elektroninei įrangai.

Trijų sluoksnių emaliuota viela skirta sujungti elektros laidumą su keliais apsauginiais izoliacijos sluoksniais. Jo veikimas priklauso nuo laidininko matmenų, dangos medžiagų, izoliacijos storio, sukibimo ir gamybos konsistencijos. Inžinieriams, projektuojantiems transformatorius, induktorius, rites ir kitus elektromagnetinius komponentus, šios charakteristikos turi įtakos apvijų efektyvumui, elektros patikimumui ir ilgalaikiam veikimo stabilumui. Šiame vadove paaiškinami darbo principai, pagrindiniai pranašumai, gamybos svarstymai, taikymo scenarijai ir pirkimo veiksniai, susiję su trisluoksne izoliuota apvijos laidu. Jame taip pat pristatomos „Huaying“ gamybos galimybės ir pateikiami praktiniai klausimai, kuriuos pirkėjai turėtų užduoti prieš pasirinkdami vielos specifikaciją.

Turinys

1. Kas yra trisluoksnė emaliuota viela?
2. Kaip veikia jo struktūra ir medžiagos sudėtis?
3. Kokie yra pagrindiniai našumo pranašumai?
4. Kaip gaminama trisluoksnė emaliuota viela?
5. Kur naudojama trisluoksnė emaliuota viela?
6. Kaip palyginti laidų specifikacijas?
7. Kaip pirkėjai turėtų pasirinkti tinkamą laidą?
8. Ką turėtumėte žinoti apie Huaying?
9. Dažnai užduodami klausimai
10. Išvada

1. Kas yra trisluoksnė emaliuota viela?

Trijų sluoksnių emaliuota viela yra laidus laidas, sukurtas su keliomis izoliacinėmis dangomis arba sluoksniais, padedančiais elektriškai izoliuoti laidininką nuo aplinkinių komponentų. Priklausomai nuo gaminio konstrukcijos laidininkas gali būti pagamintas iš vario ar kitos nurodytos laidžios medžiagos, o izoliacijos sistema parenkama pagal elektrinius, šiluminius ir mechaninius reikalavimus.

Skirtingai nuo laidininko, apsaugoto viena danga, trijų sluoksnių izoliacijos konstrukcija suteikia daugybę apsauginių barjerų. Ši konstrukcija gali pagerinti izoliacijos patikimumą ir padėti gamintojams sukurti kompaktiškus elektromagnetinius komponentus ten, kur apvijų erdvė yra ribota.

Šio termino nereikėtų painioti su visų tipų triguba izoliacija laidais. Emaliuota apvija viela ir triguba izoliacija gali turėti skirtingas dengimo sistemas, konstravimo būdus ir atitikties reikalavimus. Todėl pirkėjai turėtų patikrinti tikslią gaminio struktūrą, o ne manyti, kad visų trijų sluoksnių laidų veikimo charakteristikos yra vienodos.

Norėdami gauti daugiau informacijos apie turimą gaminį, apsilankykite Huaying Triple-Layer Enameled Wire produkto puslapyje.

2. Kaip veikia jo struktūra ir medžiagos sudėtis?

Trijų sluoksnių apvijų vielos veikimas priklauso nuo to, kaip laidininkas ir izoliacijos sistema veikia kartu. Kiekvienas komponentas prisideda prie laido bendrų elektrinių ir mechaninių charakteristikų.

• Laidi šerdis:Teka elektros srovę per apviją. Laidininko medžiaga, skerspjūvio matmenys ir gijos konfigūracija turi įtakos elektrinei varžai ir srovės pralaidumui.
• Pirminis izoliacijos sluoksnis:Suteikia pradinį elektros barjerą tarp laidininko ir gretimų posūkių ar komponentų.
• Tarpinis izoliacijos sluoksnis:Prideda dar vieną apsauginį barjerą ir prisideda prie bendros izoliacijos sistemos.
• Išorinis izoliacijos sluoksnis:Padeda apsaugoti apatinius sluoksnius tvarkant, vyniojant ir montuojant, atsižvelgiant į medžiagos savybes.

Tikroji sudėtis skiriasi priklausomai nuo produkto specifikacijos. „Huaying“ gaminio informacijoje aprašomas gamybos procesas, apimantis poliamido plėvelę, aukštos izoliacijos purškimo dangą ir stiklo pluoštą. Pirkėjai turėtų patvirtinti tikslią pasirinkto modelio medžiagų seką ir konstrukciją prieš įtraukdami jį į dizainą.

Izoliacijos storis yra ypač svarbus. Pernelyg plona izoliacija gali neatitikti reikiamų dielektrinių charakteristikų, o be reikalo stora izoliacija gali padidinti gatavo laido skersmenį ir sumažinti apvijai skirtą erdvę. Subalansuotas dizainas palaiko tiek elektros patikimumą, tiek efektyvų komponentų pakuotę.

3. Kokie yra pagrindiniai našumo pranašumai?

Patikima elektros izoliacija

Keli izoliacijos sluoksniai gali suteikti papildomą apsaugą nuo elektrinio kontakto tarp gretimų laidininkų ir aplinkinių komponentų. Tikrasis dielektrinis stipris priklauso nuo izoliacinių medžiagų, storio, gamybos kokybės ir bandymo sąlygų. Prieš patvirtindami saugai svarbios įrangos laidą, inžinieriai turėtų patvirtinti reikiamą atsparumo įtampą ir taikomus standartus.

Kompaktiškų apvijų konstrukcijų potencialas

Jei izoliacijos sistema atitinka elektros reikalavimus, kruopščiai optimizuota laidų konstrukcija gali padėti sumažinti papildomų izoliacinių medžiagų poreikį. Dėl to sutaupoma erdvė priklauso nuo komponento konstrukcijos ir specifinių izoliacijos reikalavimų; jų nereikėtų daryti neperžiūrėjus atitinkamų standartų.

Nuosekli gamybos kokybė

Vienodi laidininko matmenys ir izoliacinės dangos užtikrina nuspėjamą apvijų elgesį. Dangos defektai, nenuoseklūs skersmenys arba blogas sukibimas gali sukelti problemų automatizuojant apviją ir gali turėti įtakos gatavo komponento patikimumui.

Ilgalaikiai išlaidų svarstymai

Laido pasirinkimas turėtų būti didesnis nei pradinė pirkimo kaina. Nuosekli kokybė gali padėti sumažinti gamybos defektus, perdirbimą ir techninę priežiūrą, susijusią su izoliacijos gedimais. Tikroji sąnaudų nauda priklauso nuo naudojimo sąlygų, produkto naudojimo trukmės, gamybos išeigos ir vertinamų alternatyvių medžiagų kokybės.

Šie pranašumai priklauso nuo tinkamos specifikacijos pasirinkimo ir jos veikimo patikrinimo. Jokia izoliacijos konstrukcija nepaneigia tinkamos elektros apsaugos, bandymų ir saugaus įrangos projektavimo poreikio.

4. Kaip gaminama trisluoksnė emaliuota viela?

Gamybos nuoseklumas yra labai svarbus, nes laidininkas ir izoliacija turi išlikti vienodi per visą gatavo laido ilgį. „Huaying“ aprašo kelis svarbius gamybos proceso etapus.

1. Vielos brėžinys:Laidi medžiaga ištraukiama iki reikiamų matmenų. Paviršiaus kokybė ir matmenų nuoseklumas yra svarbūs tolimesnėms dengimo operacijoms.
2. Atkaitinimas:Kontroliuojamas terminis apdorojimas gali pakoreguoti laidininko mechanines savybes, padedant pasiekti apvijai ir tolesniam apdorojimui reikalingas charakteristikas.
3. Izoliacijos taikymas:Dangos arba izoliacinės medžiagos dedamos pagal nurodytą gaminio konstrukciją. Vienoda danga padeda apriboti plonas dėmes ir kitus galimus defektus.
4. Storio kontrolė:Gamintojas kontroliuoja izoliacijos matmenis, kad pasiektų reikiamą galutinį skersmenį ir elektrines charakteristikas.
5. Kietėjimas:Kai dangos sistemai reikia kietėti, kontroliuojamas apdorojimas padeda sukurti numatytas dangos savybes ir sukibimą.
6. Galutinė patikra:Atitinkami matmenų, vizualiniai, elektriniai ir mechaniniai patikrinimai padeda patikrinti gaminio atitiktį specifikacijai.

„Huaying“ produkto puslapyje nurodytas aprašyto dengimo proceso storio kontrolės tikslumas yra ±0,005 mm. Pirkėjai, naudodami šį skaičių kaip pirkimo reikalavimą, turėtų patvirtinti matavimo nuorodą, taikomą modelį ir tikrinimo metodą.

Inžinierių komandoms naudingiausi kokybės dokumentai apima apibrėžtą produkto specifikaciją, tikrinimo kriterijus, atsekamumo informaciją, jei įmanoma, ir bandymų rezultatus, susijusius su numatoma paskirtimi.

5. Kur naudojama trisluoksnė emaliuota viela?

Trijų sluoksnių izoliacijos apvijų laidas gali būti naudojamas elektros ir elektroniniams gaminiams, kuriuose svarbus izoliacijos patikimumas, kompaktiška apvija ir pastovus laidumas. Tinkamumas priklauso nuo faktinių laido specifikacijų ir įrangos veikimo sąlygų.

• Transformatoriai:Apvijų laidininkai turi atitikti komponento įtampos, temperatūros, izoliacijos ir matmenų reikalavimus.
• Induktoriai ir droseliai:Tinkamas apvijos laidas palaiko magnetinių komponentų konstrukcijas, naudojamas galios konvertavimo ir filtravimo grandinėse.
• Perjungiami maitinimo šaltiniai:Izoliacijos ir laidininko charakteristikos turi atitikti perjungimo dažnį, įtampos įtempį, šilumines sąlygas ir taikomus saugos reikalavimus.
• Elektroninė įranga:Kompaktiškiems maitinimo moduliams ir kitiems elektros mazgams gali būti naudinga apvijos laidas, parinktas ribotai montavimo vietai.
• Pramoninės elektros sistemos:Individualiems apvijų komponentams reikia laidų specifikacijų, atitinkančių jų darbo ciklus ir aplinkos sąlygas.

Prieš pasirinkdami laidą bet kuriai iš šių programų, inžinieriai turėtų įvertinti temperatūros kilimą, elektros įtampą, apvijų įtempimą, veikimo dažnį, drėgmės poveikį ir atitinkamus sertifikavimo reikalavimus. Produkto tinkamumas vienam transformatoriui arba maitinimo šaltiniui automatiškai nenustato tinkamumo kiekvienam dizainui.

6. Kaip palyginti laidų specifikacijas?

Palyginti specifikacijas yra patikimiau, nei pasirinkti laidą pagal vien produkto pavadinimą. Šioje lentelėje apibendrinami pagrindiniai parametrai, kuriuos pirkėjai turėtų peržiūrėti.

„Huaying“ savo gaminio puslapyje skelbia pavyzdines laidininkų konfigūracijas, bendro skersmens tikslus ir laidininko varžos reikšmes. Kadangi vertės priklauso nuo modelio, pirkėjai turėtų susipažinti su originalia specifikacijų lentele ir paprašyti patvirtinimo prieš naudodami bet kokius skaičius inžineriniuose skaičiavimuose.

Nuoroda: „Huaying“ trijų sluoksnių emaliuotos vielos specifikacijos.

7. Kaip pirkėjai turėtų pasirinkti tinkamą laidą?

Tinkamo laido pasirinkimas prasideda nuo taikymo, o ne nuo bendro teiginio apie izoliacijos savybes. Pirkimo komandos ir projektavimo inžinieriai gali naudoti šį kontrolinį sąrašą, kad susiaurintų tinkamas parinktis.

• Apibrėžkite elektros reikalavimus:Nurodykite darbinę įtampą, numatomą srovę, dažnį, dielektrinio atsparumo reikalavimus ir priimtiną varžą.
• Patvirtinkite šilumines sąlygas:Nustatykite numatomą darbinę temperatūrą, temperatūros kilimą, aušinimo būdą ir darbo ciklą.
• Patikrinkite apvijų apribojimus:Nustatykite turimą apvijos langą, reikiamą gatavo skersmenį, lenkimo spindulį ir gamybos įrangos apribojimus.
• Patikrinkite izoliacijos sistemą:Teiraukitės išsamios informacijos apie sluoksnio medžiagas, storio nuokrypius, sukibimą ir atitinkamus elektros bandymo metodus.
• Peržiūrėkite atitikties poreikius:Nustatykite standartus ir patvirtinimus, reikalingus gatavos įrangos ir paskirties rinkai.
• Įvertinkite gamybos nuoseklumą:Klauskite apie tikrinimo procedūras, partijos nuoseklumą, pakuotę ir atsekamumo dokumentus.
• Jei reikia, paprašykite pavyzdžių:Prieš patvirtindami tūrinę gamybą, išbandykite vielos pavyzdį naudodami faktinį apvijos procesą ir komponento dizainą.

Aiškus techninis tyrimas turėtų apimti brėžinius arba matmenų tikslus, metinį ar partijos poreikį, eksploatavimo sąlygas, būtinus standartus ir bet kokius specialius pakavimo ar pristatymo lūkesčius. Ši informacija padeda tiekėjui nustatyti, ar esamas modelis yra tinkamas, ar reikia įvertinti pritaikytą specifikaciją.

8. Ką turėtumėte žinoti apie Huaying?

„Huizhou Huaying Electronic Technology Co., Ltd.“ tiekia izoliuotų vielų gaminius ir apibūdina savo dėmesį į produktų kūrimą, gamybos kokybę ir klientų aptarnavimą. Remiantis bendrovės gaminio informacija, jos trisluoksnės emaliuotos vielos gamybos procesas apima vielos tempimą, atkaitinimą, izoliacijos taikymą, kontroliuojamą kietėjimą ir matmenų kontrolę.

Bendrovė taip pat praneša turinti daugiau nei 10 patentų ir daugiau nei 20 žmonių tyrimų ir plėtros komandą. Šie įmonės pateikti skaičiai pateikia pagrindinę informaciją apie jos nurodytas plėtros galimybes, tačiau pirkėjai turėtų prašyti atitinkamų dokumentų, kai tiekėjo patvirtinimui reikalinga patento nuosavybė, techninė kvalifikacija ar kiti įrodymai.

Vertindamos „Huaying“ ar kitą laidų tiekėją, perkančiosios komandos turėtų atsižvelgti ne tik į įmonės įgaliojimus. Svarbiausi klausimai yra susiję su tuo, ar siūloma viela atitinka paskirtį, ar yra reikiamų kokybės įrašų ir ar pavyzdžiai ir gamybos partijos gali nuosekliai atitikti sutartas specifikacijas.

Norėdami gauti išsamios informacijos apie gaminį, naudokite oficialų „Huaying Triple-Layer Enameled Wire“ puslapį kaip techninės diskusijos pradžios tašką.

9. Dažnai užduodami klausimai

1. Kokia yra pagrindinė trisluoksnės emaliuotos vielos paskirtis?

Pagrindinis jo tikslas yra sujungti laidžią šerdį su keliais izoliacijos sluoksniais, padedant elektriškai atskirti laidininką nuo gretimų posūkių ir aplinkinių komponentų. Faktinis apsaugos lygis priklauso nuo vielos konstrukcijos, medžiagos savybių ir patikrintų bandymų rezultatų.

2. Ar trisluoksnė emaliuota viela yra tokia pati kaip triguba izoliacija?

Nebūtinai. Terminai gali apibūdinti susijusius gaminius, tačiau laidininkas, izoliacinės medžiagos, dengimo būdas ir atitikties reikalavimai gali skirtis. Visada patvirtinkite išsamią konstrukciją ir taikomą gaminio standartą prieš laikydami juos sukeičiamais.

3. Kokie veiksniai lemia laido elektrines charakteristikas?

Svarbūs veiksniai yra laidininko medžiaga ir matmenys, elektrinė varža, izoliacijos storis, dielektrinis stiprumas, temperatūros įvertinimas ir gamybos nuoseklumas. Veikimas turi būti įvertintas naudojant specifikacijas ir bandymo sąlygas, susijusias su numatyta įranga.

4. Ar galima pritaikyti trijų sluoksnių emaliuotą vielą?

Pritaikymas gali būti įmanomas priklausomai nuo gamintojo galimybių ir gamybos reikalavimų. Pirkėjai turėtų pateikti tikslinį laidininko dydį, galutinį skersmenį, izoliacijos reikalavimus, elektrinius parametrus ir numatomą užsakymo kiekį, kad nustatytų pagrįstumą.

5. Kaip pirkėjai gali patikrinti gaminio kokybę prieš pateikdami masinį užsakymą?

Paprašykite esamo techninių duomenų lapo, atitinkamų patikrinimų įrašų ir turimų atitikties dokumentų. Jei reikia, įvertinkite pavyzdžius, atlikdami matmenų patikrinimus, apvijų bandymus ir elektrinius bandymus, atliekamus pagal taikomosios programos reikalavimus.

6. Kokią informaciją reikėtų įtraukti į citatos užklausą?

Įtraukite reikiamą laido modelį arba brėžinį, laidininko matmenis, izoliacijos konstrukciją, tikslines elektros charakteristikas, taikomus standartus, užsakymo kiekį, pristatymo vietą ir visus bandymo ar pakavimo reikalavimus. Dėl išsamaus užklausos techninis įvertinimas ir pasiūlymas yra efektyvesnis.

10. Išvada

Trijų sluoksnių emaliuota viela gali palaikyti elektros konstrukcijas, kurioms reikalinga patikima izoliacija, pastovus laidumas ir efektyvi apvija. Norint pasirinkti tinkamą gaminį, reikia atidžiai palyginti laidininko matmenis, izoliacijos konstrukciją, dielektrines charakteristikas, šilumines ribas ir gamybos kokybę. Patvirtindami šiuos veiksnius prieš pradedant gamybą, inžinieriai ir pirkimų komandos gali sumažinti specifikacijų neatitikimus ir priimti labiau pagrįstus pirkimo sprendimus. Jei perkate izoliuotą apvijų laidą transformatoriams, induktoriams ar kitoms elektros reikmėms,susisiekite su Huayingaptarti savo techninius reikalavimus, paprašyti produkto specifikacijų ir ištirti tinkamą jūsų projektui sprendimą.
